【概述】
這是一臺全自動免標定/手動撥號標定兼容的射頻電容式物位開關，由于使用了自行設計的特殊系列芯片，實現了電容式物位開關的自動免標定和手動標定的全兼容；實現了電容式物位開關的一位撥號標定；實現了電容式物位開關工作靈敏度的定量設置，從而大大提高了電容式物位開關在各種惡劣現場的適應性，充分體現了我公司與時俱進的精神和能力，是“數碼標定”式電容物位開關的更新?lián)Q代產品，適用于各種物料作上/下限報警或控制。
【主要技術指標】
●工作電源：可選AC220V±10%
50~60HZ 或 DC24V
●功耗：<3W
●工作靈敏度：2~10p（即當探極從未被物料掩埋到部份被掩埋所引起的環境電容增加量≥2~10p時，繼電器吸合。）

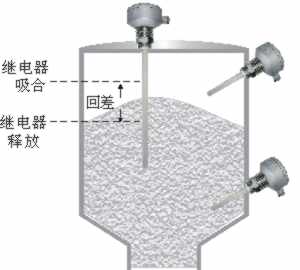

●回差：1~3p （即料（液）面上升引至繼電器吸合后，當料（液）面下降時，繼電器并不立刻釋放，要降至從吸合處起，環境電容減少約
1~3p 距離時，繼電器才釋放，有效地避免了繼電器在臨界處頻繁吸、放。）
●動作延時約3 秒
●儀表工作環境溫度：-25~45℃
●探極工作（介質）溫度：
普通型： -40~60℃
中溫型： -40~200℃
高溫型： -40~800℃
●介質壓力： 壓力型：
≤3MPa（其余型號為常壓）
●防護等級：IP65
●輸出方式：繼電器觸點，一組常開常閉觸頭。
�。ㄓ|點容量AC250V，0.3A；DC28V，0.5A；電阻負載）
●靈敏度選擇：用撥號器，分
0~9 共十檔人工撥號式選擇動作靈敏度。每換一檔靈敏度相差約
±0.4~1.6P
不等，檔號小，靈敏度高，檔號大，靈敏度低。出廠時置于常用的
“3”檔，無特殊要求，不必換檔。

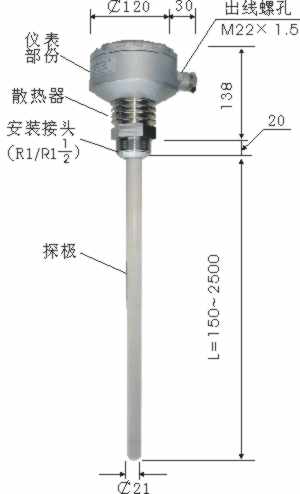

【外型尺寸（普通型棒式探極）】

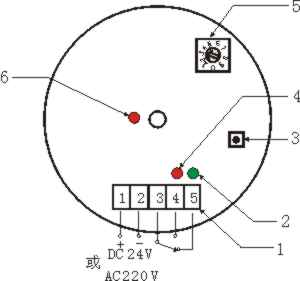

【端子板元件分布及其功能】
1---接線端子
2---繼電器吸合指示燈。吸合時亮，綠色。
3---待機/運行轉換鍵，短按一下（時間少于半秒，過長則無效，需再次短按）由“待機”狀態轉變?yōu)椤斑\行”狀態（投入運行）；再短按一下由“運行”狀態轉變?yōu)椤按龣C”狀態（退出運行）。短按本鍵一下，物位開關會在待機/運行兩種狀態之間相互轉換一次（兩次按鍵之間的間隔時間要大于3
秒，不要急促連續按）。為敘述方便，下文稱“3”鍵。
4---待機/運行指示燈。紅色。待機狀態閃亮，運行狀態長亮。出廠時處于閃亮待機狀態。
5---撥號器，設置動作靈敏度用，分
0~9共十檔。出廠時置于常用的“3”檔（此檔能適用于大部份現場，無特殊要求，不必換檔），用小螺絲刀擰撥改變檔位，檔號小，靈敏度高，檔號大，靈
敏度低，擰撥后 2 秒生效。
6---電源燈。紅色。

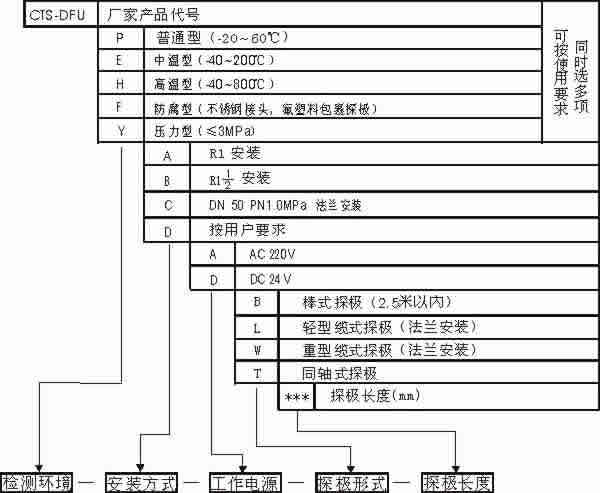

【型號含義】
【選型舉例】
例1：使用要求：介質常溫、常壓；R1.5
安裝；電源 AC220V；探極長1米。
對應型號：CTS-DFU-P-B-A-B-1000
例2：使用要求：介質為液體，溫度≤150℃；介質壓力≤3MPa；標準法蘭安裝；DC24V；探極長3500mm。
對應型號：CTS-DFU-EY-C-D-L-3500
【選型注意事項】
1. 本物位開關的探極長度可根據現場需要選用，在150~2500mm之間時，應選棒式探極，超過此長度
可用纜式探極。
2. 用于檢測塑料等介電常數<3的物料時，探極長度不宜短于400mm。非金屬料倉或物料介電常數≤
1.8時需加輔助探極。
3. 高溫型檢測的物料須不導電；用于液態物料，特別是作下限報警時，應選壓力型。
4. 我公司提供選型咨詢服務；特殊情況可按用戶要求供貨。
【投運方法】
1、全自動、免標定投運
現場安裝好，并正確連線，保證物位開關外殼良好接地 |
↓
↓
短按待機/運行轉換鍵一下，使待機/運行指示燈閃亮
(如此燈原已閃亮，可免此步驟) |
↓
確認是空倉或物料距離探極至少
50cm ,撥號器最好置于“3”檔，短按“3 鍵”一下（時間少于半秒，過長則無效，需再次短按），待機/運行指示燈變長亮，
即成功投運，當物料上升至掩埋部份探極時，物位開關動作，繼電器吸合
|
2、改變動作靈敏度的方法，可參閱第九項“使用技巧及注意事項”
【使用技巧及注意事項】
1. 外殼地線標志處要可靠連接地網。
2. 靈敏度選擇撥號器出廠時置于常用的“3”檔，它可適應絕大部份現場使用，無特殊要求，不
必換檔。
3. 如需人工換檔調整動作靈敏度，可在任何時候用小螺絲刀擰撥撥號器。
4. 如現場物料介電常數太��；物料十分疏松；或者探極選得太短，有可能自動投運后物料上升
至掩埋大部份探極時，物位開關仍不動作，這樣，就要把檔號適當撥小，但不要在“0”檔號
長期使用，因靈敏度過高易誤動作。
5. 一般繼電器誤吸合，修正方法是：把檔號撥大，繼電器不吸合修正方法是：把檔號撥小。
6. 用了一段時間后，探極上粘附的物料越積越厚，引至誤吸合，可把動作靈敏度撥大兩、三檔；
或者在空倉情況下短按“3 ”鍵一下，退出“運行”狀態，半分鐘后再短按“3
”鍵一下 ，重新進
入“運行”狀態，即能排除故障。
7. 建議物位開關內繼電器觸頭不要直接帶大電流負載，尤其感性或容性負載。帶大電流負載
應通過中間繼電器，并在負載兩端并接浪涌吸收元件。
8. 物位開關從一個料倉換到另一個料倉使用，需按第八項所述方法重新投運。
【檢驗方法】
1.
擰下物位開關封蓋，橫放桌上。
2. 正確接上電源，可見紅燈閃亮。（如發覺紅燈長亮，可短按“3”鍵一下使之變?yōu)殚W亮）
3. 短按“3 ”鍵一下，紅燈變長亮。
4. 用手握住探極，約3 秒后，繼電器吸合，綠燈亮；放開手，約3 秒后繼電器釋放，綠燈滅。
5. 再短按“3 ”鍵一下，紅燈重新閃亮，用手握探極，繼電器不吸合。
6. 物位開關功能正常。斷電準備到現場安裝。（應該在紅燈閃亮情況下斷電）。
|
