【概述】
這是一臺組合功能的現場顯示電容式物位計，由于使用了自行設計的特殊系列芯片，實現了物位信號的脈沖式變換，實現了物位信號的自修正處理，從而實現了物位測量的強功能與易操作的完美結合！充分體現了我公司與時俱進的精神與能力。它由物位顯示、報警和變送三種基本功能組成，用戶可根據實際需要選用其中之一、之二、或三者全用，特別適合各種液體和固體物料作物位高度的現場就地顯示和控制。
【主要技術指標】
◆ 工作電源：AC220V±10%
或 DC24V
◆ 功耗： ≤ 5W
◆ 顯示方式：41線光柱顯示
◆ 測量精度：±1%F·S
◆ 防護等級：IP65
◆ 響應延時：< 2～3秒
◆ 工作環境溫度： -40～45℃
◆ 探極工作（介質）溫度： 普通型： -20～60℃
中溫型：
-40～200℃
高溫型： -40～800℃
◆ 介質壓力： 壓力型≤3MPa（其余型號為常壓）
◆ 檢測范圍： ≤11000p
◆ 報警輸出方式：兩組繼電器常開、常閉觸點，對應高、低兩點報警輸出，分別可選物位的
90%、80%、70% 和 30%、20%、10% ，出廠時置于80%和20%處。（觸點容量AC250V，0.3A；DC28V,0.5A；電阻負載）
◆ 變送輸出： 4～20mA變送信號

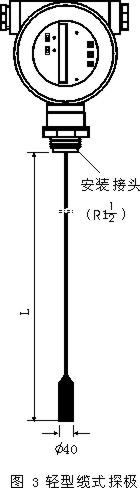

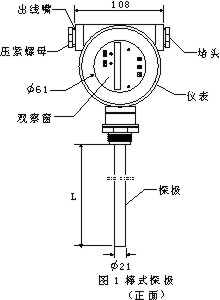

【探極形式及外形】

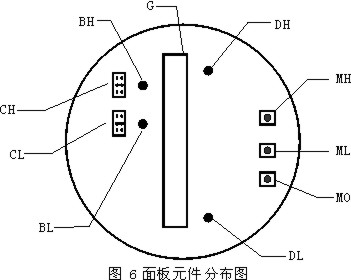

【面板元件分布及其功能】
擰下顯示蓋（有玻璃窗），可見元件分布如下圖：
附：DH、DL
燈同時閃亮或其中之一尚在閃亮，表示物位計處于非運行狀態，兩燈同 時長亮表示物位計處于運行狀態。
M0-清除鍵（與滿倉鍵或空倉鍵配合使用）ML-空倉鍵MH-滿倉鍵DL-空倉標定指示燈，未進行標定時閃亮，已完成標定后長亮（綠色）DH-滿倉標定指示燈，未進行標定時閃亮，已完成標定后長亮（綠色）
CL-低位報警選擇器，可選擇物位的
10%、20% 或 30% 處報警，出廠時置于 20% 處
CH-高位報警選擇器，可選擇物位的
70%、80% 或 90% 處報警，出廠時置于 80% 處BL-低位報警指示燈（紅色）BH-高位報警指示燈（紅色）
G-顯示光柱（光柱顯示變化范圍大約在
DL 與 DH 兩只發光管之間）
【端子圖】
擰下端子蓋（無玻璃窗），可見端子分布如下圖
圖 7 端子圖（根據“功能選擇”型號不同，部份端子會被省略）
【報警輸出點選擇法】
本物位計的高/低超限報警輸出用戶是可以選擇不同報警點的，出廠時已分別置于物位的
80% 和 20% 處，用戶想改變，方法如下：
1.
擰下顯示蓋（有玻璃窗），可見元件分布如圖 6，在面板左上方有兩組（每組三位）針排插座（見圖6中
CH、CL），面板上已印有針排對應的百分?jǐn)?shù)。
2.
拔下線路板上長方形短路器，改插在旁邊其它位置即可。
3.
每組插座只能插一個短路器。
【型號編制及說明】
【選型舉例】
例1：使用要求：只需物位高度顯示，介質常溫、常壓；R1.5
安裝；電源AC220V；探極長2米。
對應型號：CTS-DLI-A-P-B-A-B-2000
例2：使用要求：需要顯示物位高度、變送輸出加上/下限報警，介質溫度≤150℃；介質壓力≤3MPa；電源
DC24V；探極長15米，測固體物料。
對應型號：CTS-DLI-E-EY-C-D-W-15000
【選型注意事項】
1. 本物位計的探極長度可根據現場需要選擇，應稍短于料倉高度；小于2.5米時應選用棒式探極，超過此長度應選用纜式探極，測量固體物料并且
探極長度超過3-5米時應選用重型纜式探極，液體物料可用輕型纜式探極。
2.
固體物料并且是非金屬料倉或物料介電常數≤1.8時需加輔助探極；液體物料并且是非金屬料倉或料槽和其它非規則料倉應選用同軸探極。
3.
我公司提供物位計選型咨詢服務；特殊情況可按用戶要求供貨。
【使用技巧及注意事項】
1.
本物位計應在倉頂垂直安裝，外殼地線標志處要可靠連接地網。
2.
建議物位計內繼電器觸頭不要直接帶大電流負載，尤其感性或容性負載。帶大電流負載應通過中間繼電器，并在負載兩端并接浪涌吸收元件。
3.
物位計從一個料倉換到另一個料倉使用，需按第十二項所述方法重新投運。
4.
4～20mA變送信號可遠傳顯示和送上位機組成系統。
5.
由于物位計安裝高度的原因，使觀察不方便，可以采用加高安裝的方法，例如在料倉頂觀察時可按下圖所示處理，加高管部份須用
100mm 以上鐵管；如果是金屬料倉，測量固體物料，并且探極較長時，為防止探極因受物料擠壓而與倉頂鐵板接觸短路，導致物位計失效，可在加高管根部與料倉頂連接處用絕緣物隔墊。
【投運方法】
本物位計必須進行空倉和滿倉兩次標定以后才能正常運行，可先標定空倉，再標定滿倉，也可先標定滿倉，再標定空倉，過程如下：
附標定清除法：如果進行了不滿意的標定，想清除，可按下“清除+空倉”鍵至“空倉標定指示燈”閃亮，清除原空倉標定數據；按下“清除+滿倉”鍵至“滿倉標定指示燈”閃亮，清除原滿倉標定數據。
【檢驗方法】
1.
把物位計放桌上，正確連線，在端子3、4上接上毫安表，通電預熱10分鐘。
2.
按下“清除+空倉”鍵至“空倉標定指示燈”閃亮；再按下“清除+滿倉”鍵至“滿倉標定指示燈”閃亮。如果兩燈原已閃亮，可免本步驟。
3.
按下“空倉鍵”至“空倉標定指示燈”變長亮，
4.
用手握住探極不放，同時按下“滿倉鍵”至“滿倉標定指示燈”變長亮。此時，顯示光柱全亮，毫安表顯示
20mA，兩個繼電器全吸合。放開握住探極的手則顯示光柱全熄，毫安表顯示 4mA，兩個繼電器全釋放�！镂挥�(jì)功能正常。
5.
按下“清除+空倉”鍵至“空倉標定指示燈”閃亮；再按下“清除+滿倉”鍵至“滿倉標定指示燈”閃亮，清除原標定數據。斷電，準備到現場使用。
|
